Wybór odpowiednich zabezpieczeń dla silników trójfazowych stanowi kluczowy krok, który znacząco wpływa na ich długotrwałą pracę oraz bezpieczeństwo. Każdy silnik, niezależnie od mocy, wymaga ochrony przed zagrożeniami, które mogą pojawić się w trakcie eksploatacji. Dlatego pierwszy krok w procesie doboru zabezpieczeń polega na zidentyfikowaniu potencjalnych ryzyk. W tym kontekście należy uwzględnić czynniki takie jak przeciążenia oraz zwarcia, które mogą prowadzić do poważnych uszkodzeń urządzeń. Zabezpieczenia, które zamierzam zastosować, powinny być dostosowane do specyfiki środowiska, w jakim silnik będzie pracował, a także do jego charakterystyki elektrycznej.
Warto zwrócić uwagę, że najpopularniejszymi zabezpieczeniami, które wykorzystuje się przy silnikach trójfazowych, są wyłączniki nadprądowe oraz różnicowo-prądowe. Wyłącznik nadprądowy chroni silnik przed przeciążeniem oraz zwarciem, podczas gdy wyłącznik różnicowo-prądowy zapewnia ochronę przed porażeniem elektrycznym. Gdy pracuję w wilgotnych warunkach, na przykład w halach produkcyjnych, konieczne staje się dostosowanie wartości prądu różnicowego do wyższych poziomów, aby uniknąć fałszywych alarmów wywołanych wilgocią. W takich okolicznościach wyłączniki różnicowo-prądowe o wartości 300 mA mogą okazać się bardziej efektywne.
Odpowiednia kolejność zabezpieczeń ma kluczowe znaczenie
Podczas instalacji zabezpieczeń zawsze przestrzegam określonej kolejności, aby maksymalnie zwiększyć bezpieczeństwo układu. Zaczynam od wyłącznika głównego, następnie dodaję zabezpieczenia przeciwprzepięciowe, różnicowo-prądowe, a na końcu nadprądowe. Potem przystępuję do instalacji wyłącznika silnikowego, który ma na celu ochronę silnika przed przeciążeniem i zwarciem. Odpowiedni dobór parametrów, takich jak prąd znamionowy silnika, ma ogromne znaczenie – zawsze pamiętam, by ustawić wyłącznik na wartość dostosowaną do normalnego obciążenia, co pozwala uniknąć przypadkowego wyłączania podczas prawidłowej pracy.

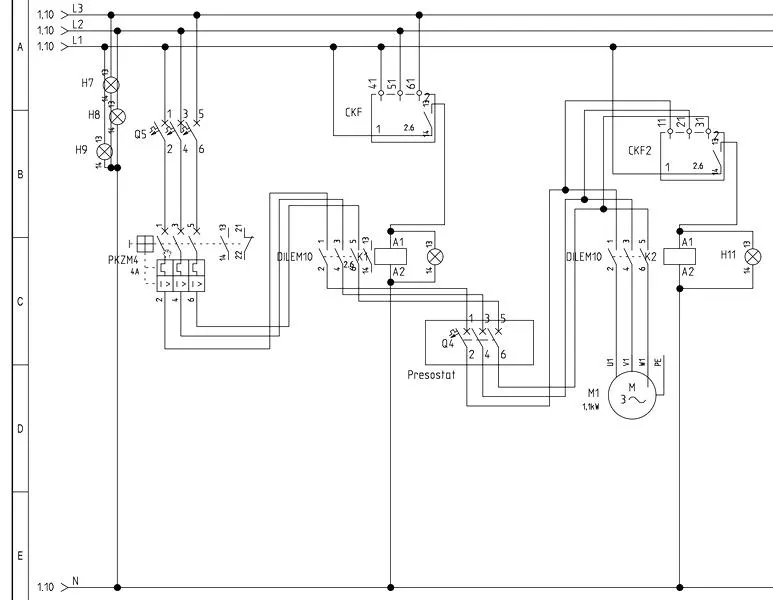

Kolejnym kluczowym krokiem, którego absolutnie nie wolno zlekceważyć, jest zabezpieczenie silnika przed suchobiegiem, szczególnie w przypadku pomp. Dzięki zastosowaniu presostatów oraz czujników poziomu wody mogę skutecznie zabezpieczyć urządzenie przed pracą bez cieczy roboczej. Istotne jest, aby mieć świadomość, że niestabilne zasilanie, takie jak zanik jednej z faz, może prowadzić do przegrzania silnika. Dlatego przemyślana instalacja czujników zaniku fazy w moim układzie umożliwia automatyczne odcięcie zasilania w momencie, gdy jedna z faz zostaje zerwana, co skutkuje zmniejszeniem obciążenia reszty urządzenia.
Jak skutecznie dobrać zabezpieczenie do silnika trójfazowego?
Dobór zabezpieczeń do silnika trójfazowego wymaga zrozumienia specyfiki pracy silnika oraz potencjalnych zagrożeń, które mogą się z tym wiązać. Poniższa lista przedstawia kluczowe kroki, które ułatwią prawidłowy dobór zabezpieczeń, a tym samym zapewnią ochronę zarówno samego urządzenia, jak i osób znajdujących się w jego otoczeniu.
- Identyfikacja parametrów silnika - Najpierw zbierz wszystkie niezbędne dane dotyczące silnika, takie jak moc (P), napięcie (U) oraz prąd znamionowy (I). Możesz zastosować wzór I = P / (√3 * U), aby obliczyć prąd fazowy dla systemu trójfazowego. Upewnij się, że masz dostęp do tabliczki znamionowej silnika, co ułatwi zbieranie tych informacji.
- Przygotowanie zabezpieczeń różnicowo-prądowych - Wybierz odpowiednią wartość prądu różnicowego dla zabezpieczenia różnicowo-prądowego. W warunkach przemysłowych optymalna wartość to 300 mA, co ogranicza ryzyko fałszywych wyzwalań w wilgotnych środowiskach. Zawsze upewniaj się, że zabezpieczenie będzie zgodne z lokalnymi przepisami i normami, co zapewni jego prawidłowe działanie.
- Dobór wyłącznika nadprądowego - Zastosowanie wyłącznika nadprądowego klasy C ze zdolnością wyzwalania powinno przebiegać zgodnie z uwzględnieniem prądu zadziałania (Iu). Zgodnie z zasadą, ustaw Iu jako krotność prądu znamionowego silnika, stosując współczynnik k = 1,45. Pamiętaj, aby obliczyć prąd nadmiarowy, tak aby zabezpieczenie nie zadziałało w momencie normalnego rozruchu silnika. Ustal wartość zabezpieczenia, by była ona większa od prądu znamionowego, ale nie przekraczała długotrwałej obciążalności przewodów (Iz).

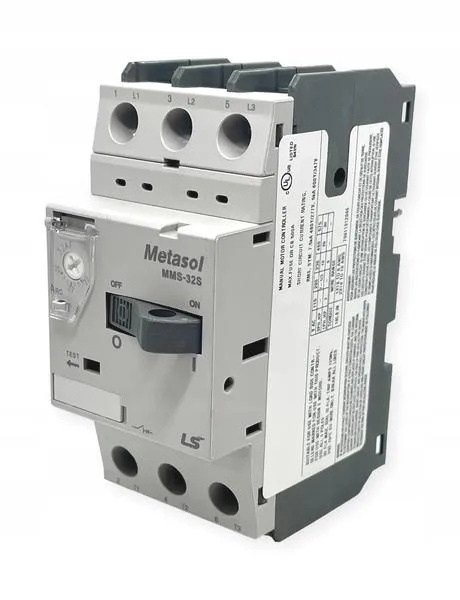

- Instalacja wyłącznika silnikowego - Przy doborze wyłącznika silnikowego weź pod uwagę prąd znamionowy. Ustaw wyłącznik na wartość odpowiadającą nominalnemu prądowi silnika, aby skutecznie go chronić przed przeciążeniem, zwarciem oraz przegrzaniem. Zwróć uwagę na to, by jego ustawienie było zgodne z pomiarami realizowanymi w normalnych warunkach pracy silnika, co znacząco wpłynie na jego funkcjonalność.

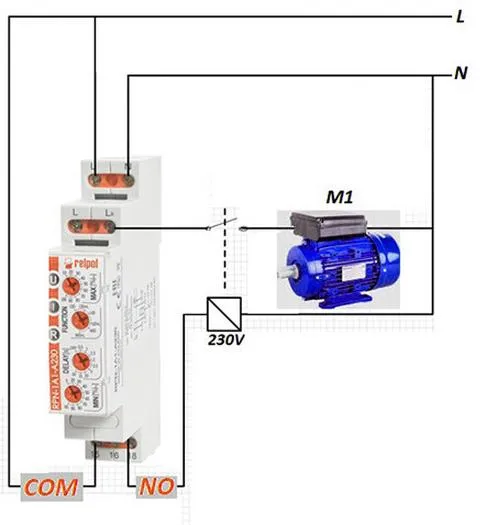

- Dodanie zabezpieczeń dodatkowych - Warto rozważyć zastosowanie detektorów zaniku fazy oraz czujników asymetrii napięć. Tego rodzaju zabezpieczenia mogą skutecznie pomóc w uniknięciu przegrzewania silnika, które często występuje w wyniku zastoju jednej z faz. Dodatkowo, dla pomp wskazane jest zainstalowanie systemów ochrony przed suchobiegiem, takich jak presostaty, które natychmiast zatrzymają pracę pompy w sytuacji braku cieczy roboczej.
Zabezpieczenia różnicowo-prądowe a ich skuteczność w przemyśle - co warto wiedzieć?
W poniższej liście przedstawiamy kluczowe informacje dotyczące zabezpieczeń różnicowo-prądowych w przemyśle. Skuteczność tych zabezpieczeń może znacząco wpłynąć na bezpieczeństwo zarówno urządzeń, jak i pracowników, dlatego warto zwrócić uwagę na kilka istotnych aspektów podczas wyboru odpowiednich rozwiązań.
- Dobór wartości prądu różnicowego - W przemyśle często wykorzystujemy wyłączniki różnicowo-prądowe o prądzie zadziałania wynoszącym 30 mA. Jednakże w wilgotnych środowiskach, takich jak hale produkcyjne, takie wartości mogą okazać się niewystarczające. W takich przypadkach zalecamy stosowanie wyłączników o wyższym prądzie zadziałania, na przykład 300 mA. Te większe wartości sprawdzają się lepiej w aplikacjach, gdzie kapiąca woda lub wilgoć mogą występować powszechnie, ponieważ efektywnie minimalizują ryzyko fałszywych zadziałań.
- Całościowe podejście do zabezpieczeń - Ważne jest, aby nie polegać wyłącznie na zabezpieczeniach różnicowo-prądowych. Warto, aby były one częścią szerszego systemu ochrony, który obejmuje również zabezpieczenia nadprądowe oraz wyłączniki silnikowe. Odpowiedni dobór wyłączników nadprądowych powinien chronić przed przeciążeniem i zwarciami, podczas gdy wyłączniki silnikowe służą do ochrony przed nadmiernym wzrostem temperatury uzwojeń silnika, co może wystąpić przy jego przeciążeniu.
- Warunki środowiskowe i dobór sprzętu - Warunki, w jakich pracują silniki elektryczne, mają kluczowe znaczenie dla doboru zabezpieczeń. Na przykład w hałaśliwych lub zanieczyszczonych środowiskach warto rozważyć zastosowanie zewnętrznych obudów dla wyłączników ochronnych, aby chronić je przed szkodliwym wpływem otoczenia. Dodatkowo, przy doborze zabezpieczeń dobrze uwzględnić specyfikę danego silnika oraz jego parametry, takie jak prąd znamionowy, moc oraz rodzaj zasilania.
Najczęstsze błędy przy doborze wyłączników silnikowych i jak ich uniknąć
Kiedy podejmuję decyzję o doborze wyłączników silnikowych, łatwo popełnić błąd, który w ostateczności prowadzi do poważnych problemów. Niewłaściwe ustalenie prądu znamionowego silnika to jeden z najczęstszych błędów w tym procesie. Czasami, co wydaje się logiczne, wybieram wyłącznik, którego przestawienie na wartość wyższą niż prąd znamionowy silnika, okazuje się zgubne. Kluczowe jest zrozumienie, że wyłącznik musi być ustawiony na prąd znamionowy, ponieważ za niskie ustawienie może skutkować nieuzasadnionymi wyłączeniami, a za wysokie naraża nas na przegrzanie i uszkodzenie silnika.
Prąd znamionowy jako klucz do prawidłowego działania
Warto również zwrócić uwagę, że innym częstym błędem pozostaje niedopasowanie wyłącznika do charakterystycznych zachowań silnika. Wyłączniki różnią się nie tylko parametrami prądowymi, ale również częstotliwością wyzwalania. Niestety, wiele osób zapomina o tym, jak wyzwalacz przeciążeniowy reaguje w różnorodnych sytuacjach, co może prowadzić do obciążenia silnika ponad normę. Zawsze przed podjęciem decyzji warto przeanalizować, jakie parametry powinien mieć wyłącznik, aby odpowiednio dostosować go do specyfiki pracy silnika, uwzględniając moc oraz rodzaj obciążenia.
Dobór wyłącznika w kontekście specyfiki pracy silnika
Nie można również zapominać, że oprócz prądu znamionowego, znaczenie ma także zapewnienie odpowiedniego zabezpieczenia przed zanikiem fazy. W momencie, gdy jeden z trzech zasilających przewodów przestaje działać, silnik narażony jest na przegrzanie i uszkodzenie, co zdarza się znacznie częściej, niż mogłoby się wydawać. Dlatego czujniki do detekcji zaniku fazy stają się praktycznie niezbędne w stabilnych aplikacjach przemysłowych. Wybierając wyłącznik, warto upewnić się, że jest kompatybilny z posiadanym systemem oraz odpowiednio zabezpieczony przed takimi awariami.
Na koniec warto podkreślić, że wybór wyłącznika silnikowego to nie tylko kwestia technicznych parametrów. Równie ważne staje się praktyczne podejście do jego użytkowania. Często spotykam się z sytuacjami, w których użytkownik ustawia wyłącznik według własnych intuicji zamiast na podstawie danych technicznych. W ten sposób inwestowanie czasu w zrozumienie parametrów technicznych oraz identyfikację potencjalnych zagrożeń staje się kluczem do zminimalizowania ryzyka awarii i zwiększenia żywotności silnika. Ostatecznie, prawidłowy dobór wyłącznika zapewnia nie tylko prawidłowe działanie całego systemu, ale także spokój podczas jego eksploatacji.
| Błąd | Opis | Jak uniknąć |
|---|---|---|
| Niewłaściwe ustalenie prądu znamionowego silnika | Ustawienie wyłącznika na wartość wyższą niż prąd znamionowy silnika prowadzi do przegrzania i uszkodzenia. | Ustaw wyłącznik na prąd znamionowy silnika, unikaj ustawień za wysokich i za niskich. |
| Niedopasowanie wyłącznika do zachowań silnika | Zlekceważenie różnorodności parametrów prądowych oraz częstotliwości wyzwalania. | Analizuj parametry wyłącznika i dostosowuj je do specyfiki pracy silnika oraz rodzaju obciążenia. |
| Brak zabezpieczenia przed zanikiem fazy | Silnik narażony na przegrzanie i uszkodzenie w przypadku zaników fazy. | Wybierz wyłącznik z czujnikami do detekcji zaniku fazy, aby zapewnić dodatkowe zabezpieczenie. |
| Ustawianie wyłącznika na podstawie intuicji | Brak oparcia ustawień na danych technicznych prowadzi do niewłaściwego doboru. | Zainwestuj czas w zrozumienie parametrów technicznych i identyfikację potencjalnych zagrożeń. |
Ciekawostką jest, że niewłaściwe ustawienia wyłączników silnikowych mogą prowadzić do skrócenia żywotności silnika nawet o 50%, co podkreśla znaczenie precyzyjnego doboru tych urządzeń.
Jak zabezpieczyć silnik przed skutkami zaniku fazy i przeciążenia?
Bezpieczne użytkowanie silników elektrycznych stanowi podstawę dla ich długotrwałej pracy oraz minimalizacji ryzyka awarii. Kluczowym krokiem w tym procesie jest zadbanie o odpowiednie zabezpieczenie silnika przed skutkami zaniku fazy oraz przeciążenia. Zanim przystąpimy do działania, warto zastanowić się nad potencjalnymi zagrożeniami, aby następnie dobrać odpowiednie zabezpieczenia, które sprostają specyfice danego silnika. Dzięki różnorodnym rozwiązaniom możemy znacząco podnieść poziom bezpieczeństwa pracy silnika oraz zwiększyć jego efektywność.
Przede wszystkim zalecam zdecydowanie zainstalowanie wyłącznika silnikowego. To urządzenie sprawdza się doskonale w sytuacjach przeciążenia oraz zwarcia, a także efektywnie chroni przed zjawiskiem zaniku fazy. Odpowiednio dobrany wyłącznik, którego parametry są zgodne z prądem znamionowym silnika, może zapobiec przegrzaniu uzwojeń oraz uszkodzeniom mechanicznym. Warto zadbać o to, aby zakres nastawienia nie przewyższał parametrów silnika, ponieważ mogłoby to prowadzić do niebezpiecznych sytuacji. Znamy zatem, jak istotny jest właściwy dobór, aby mieć pewność, że wszystkie elementy współpracują ze sobą w harmonii.
Ważność detektorów zaniku fazy dla silników trójfazowych

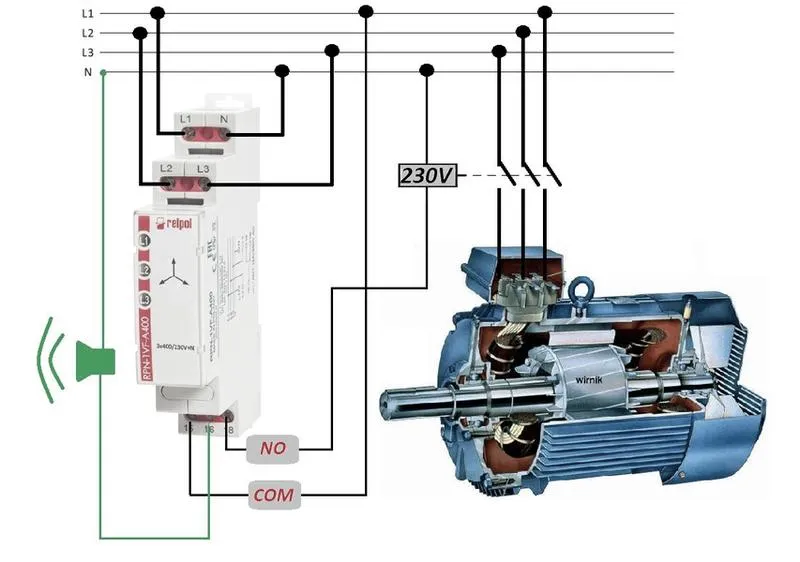

Warto również sięgnąć po nowoczesne rozwiązania, takie jak detektory zaniku fazy czy czujniki asymetrii napięć zasilania. Ich rola okazuje się niezwykle istotna, ponieważ w przypadku zaniku jednej fazy silnik może szybko zareagować na tę sytuację, co prowadzi do ryzyka uszkodzeń. Detektory te monitorują parametry zasilania i natychmiast odcinają zasilanie, gdy tylko wykryją nieprawidłowości. To prosta, ale skuteczna metoda, która zapewnia dodatkową warstwę ochrony i staje się wręcz niezbędna w przypadku pracy z urządzeniami wielofazowymi.
Właściwe zabezpieczenia to fundament bezpieczeństwa silników elektrycznych. Ich regularne przeglądanie i konserwacja są kluczowe dla uniknięcia kosztownych awarii.
Na zakończenie warto podkreślić, że stosując zabezpieczenia, nie możemy zapominać o ich regularnym przeglądaniu i konserwacji. Nawet najlepsze zabezpieczenia nie będą skuteczne, jeśli nie zadbamy o ich stan techniczny. Dlatego samodzielnie musimy monitorować ich działanie, a w razie jakichkolwiek nieprawidłowości szybko reagować, aby uniknąć kosztownych awarii. Pamiętajmy, że dobrze zaplanowany system zabezpieczeń stanowi klucz do sukcesu oraz spokoju w pracy z naszym silnikiem elektrycznym.
Czy wiedzieliście, że zaniki fazy mogą prowadzić do uszkodzenia silnika w czasie zaledwie kilku sekund? Dlatego zastosowanie detektorów zaniku fazy staje się kluczowe, aby wykrywać te sytuacje w czasie rzeczywistym i automatycznie odcinać zasilanie, co może uratować silnik przed poważnymi awariami.
FAQ - Najczęstsze pytania i odpowiedzi
Jakie są kluczowe czynniki przy doborze zabezpieczeń do silników trójfazowych?Kluczowe czynniki to identyfikacja potencjalnych ryzyk, takich jak przeciążenia oraz zwarcia, a także dostosowanie zabezpieczeń do specyfiki środowiska pracy silnika oraz jego charakterystyki elektrycznej. Ważne jest także zbieranie danych technicznych, jak moc, napięcie i prąd znamionowy.
Czym różnią się wyłączniki nadprądowe od różnicowo-prądowych?Wyłączniki nadprądowe chronią silnik przed przeciążeniem oraz zwarciem, podczas gdy wyłączniki różnicowo-prądowe zapewniają ochronę przed porażeniem elektrycznym. Obie te formy zabezpieczeń są niezbędne dla efektywnego i bezpiecznego działania silnika trójfazowego.
Jakie kroków należy przestrzegać przy instalacji zabezpieczeń silnika?Podczas instalacji zabezpieczeń należy przestrzegać określonej kolejności, zaczynając od wyłącznika głównego, potem zabezpieczeń przeciwprzepięciowych i różnicowo-prądowych, a na końcu nadprądowych. Kluczowe jest także ustawienie wyłącznika silnikowego na wartość dostosowaną do nominalnego prądu silnika.
Dlaczego warto uwzględnić zabezpieczenie przed suchobiegiem?Ochrona przed suchobiegiem jest szczególnie istotna w przypadku pomp, aby zapobiec ich uszkodzeniu w momencie braku cieczy roboczej. Zastosowanie presostatów oraz czujników poziomu wody jest skutecznym rozwiązaniem, które pozwala uniknąć kosztownych awarii.
Jakie błędy najczęściej popełniane są przy doborze wyłączników silnikowych?Najczęstsze błędy to niewłaściwe ustalenie prądu znamionowego silnika, co prowadzi do przegrzania oraz niedopasowanie wyłącznika do specyfiki pracy silnika. Dodatkowo, często ustawienia są podejmowane na podstawie intuicji, zamiast na danych technicznych, co zwiększa ryzyko awarii.
